Максимальная мощность –10 кВт;
Площадь абсорбции – 12м2;
Средняя выработка горячей воды –1000 л/сутки;
Тип солнечных коллекторов –вакуумные;
Монтажная площадь коллекторов –124,5 м2;
Угол наклона коллекторов – 35-60°;
Режим роботы –круглогодичный (от -45 до +45 °С);
Годовая выработка тепловой энергии –до 13 000 кВт*ч.

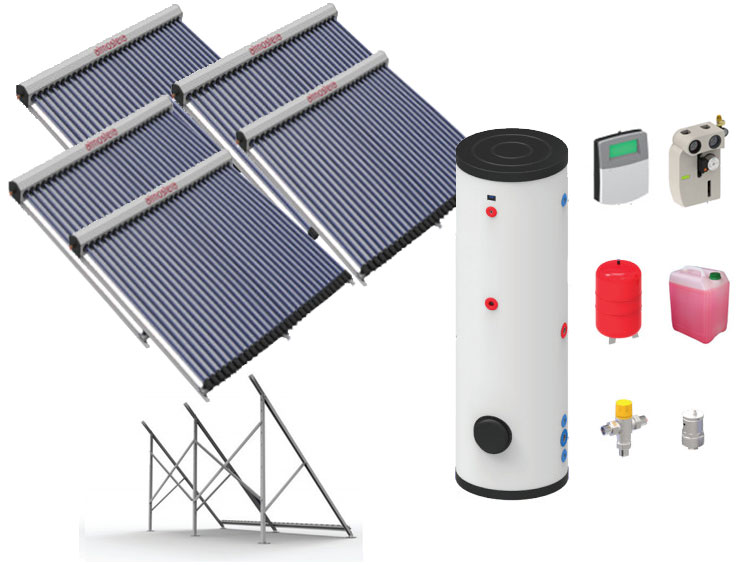

Состав и стоимость гелиосистемы (Вариант 4)*:
| №п/п | Наименование | Стоимость, $. |
| 1 | Вакуумный коллектор СВК-А 30– 5 шт. | 5 586,00 |
| 2 | Комплект креплений для коллектора СВК-А 20– 5 шт. | 294,00 |
| 3 | Воздухоотводчик – 1 шт. | 49,00 |
| 4 | Одноконтурная солнечная станция S1 Solar 1 3/4′ с регулятором и насосом Wilo Star 25/7 – 1 шт. | 401,80 |
| 5 | Бак-накопитель Atmosfera, ёмкостью 1000 л. с 1 теплообменником – 1 шт. | 2 708,72 |
| 6 | Расширительный бак для гелиосистемы, 105 л. – 1 шт. | 171,50 |
| 7 | Термостатический смеситель (антиожогоовая функция) – 1 шт. | 41,16 |
| 8 | Соединитель NanoFlex для соединения коллекторов между собой – 4 шт. | 32,69 |
| 9 | Контроллер управления солнечной системой СК868С9 – 1 шт. | 124,46 |
| 10 | Жидкость для системы Тепро 30-П Солар – 75 кг. | 211,68 |
| – | Дополнительные материалы* | 0,00 |
| – | Монтажные работы** | 0,00 |
| – | Траснпортные и накладные расходы | 0,00 |
| Всего: | 9 621,00 |
* – Стоимость дополнительных материалов для монтажа гелиосистемы (трубы, краны, муфты, обратные клапаны, изоляция и т.п.)составляет около 10-20% от стоимости оборудования.
** -Стоимость монтажных робот составляет около 15-30% в зависимости от сложности объекта.
В стоимости гелиосистемыучтены:схема подключения станции ибесплатная консультация тех.специалиста, в случае самостоятельного (удаленного) монтажа.
Даная система имеет максимальную электрическуюмощность – 100Вт, среднее электропотребление –700Вт*ч/сутки. Кровля дома подразумевает под собой скат под углом 35-60° к горизонту.
Гарантия на коллектор – 5 лет.
Рекомендации. Данную систему хорошо компоновать в паре с твердотопливным котлом. Это позволит в осенний и зимний период при отсутствии разбора горячей воды сбрасывать остатки тепловой энергии в систему отопления.
Структурная схема гелиосистемы
