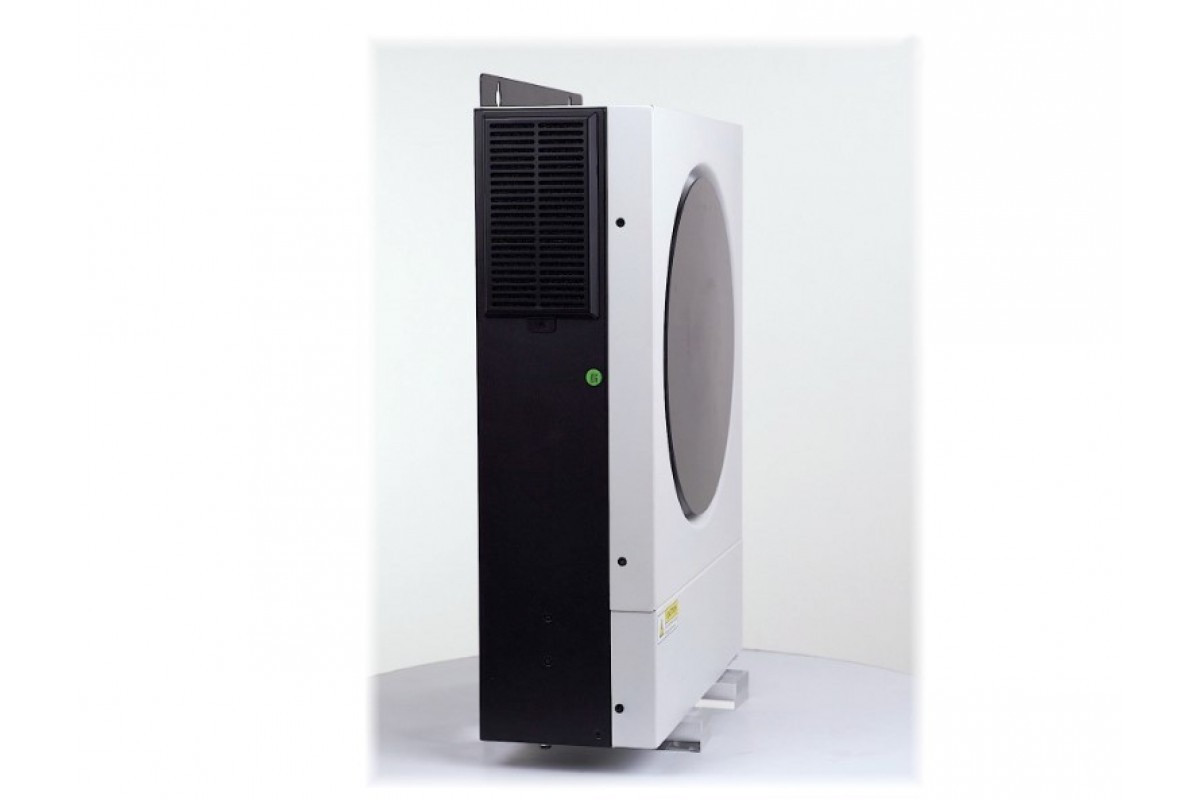

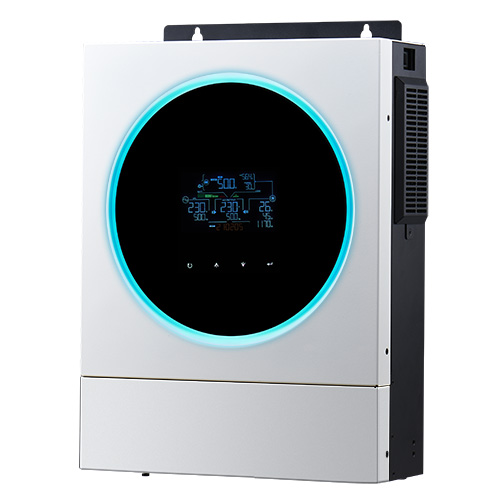

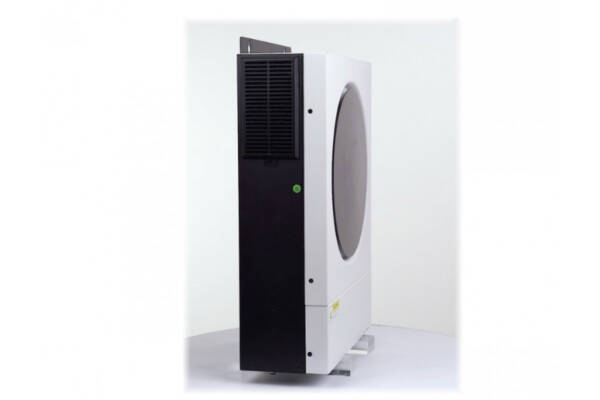

Hybrid inverter Q-Power Axpert VM IV, 5600-48

Технология МТТР:

При использовании обычного зарядного устройства мощность солнечного модуля, в автономных системах, может использоваться не полностью.
Примем мощность условного солнечного модуля равной 100Вт. Данная мощность указана производителем с учетом максимального напряжения фотомодуля (напряжение разомкнутой цепи, ок. 18В) и максимального тока (ток короткого замыкания; для данной модели 100/18 = 5,55А). Однако, если в автономной системе электроснабжения за вечерний пик потребления и за ночь аккумуляторная батарея полностью разрядилась, то к утру она имеет напряжение 10,5В. Максимальный ток фотомодуля - 5,55А, соответственно мощность, отбираемая батареей от фотомодуля будет равна: 10,5*5,5 = 58Вт. Таким образом, фотомодуль используется всего на 58%. Полностью заряженная батарея имеет напряжение 12,7В, что дает только 12,7*5,55 = 70,5Вт мощности фотомодуля из 100, заявленных производителем.

Производитель вынужден разрабатывать фотомодули с высоким напряжением (ок. 18В) т.к. это напряжение достигается только при максимальной освещенности фотомодуля и стандартной температуре. При облачности и повышении температуры напряжение фотомодуля падает и, в случае отсутствия запаса по напряжению, могло бы падать ниже значений необходимых для заряда аккумулятора.

Для решения выше указанной проблемы были разработаны зарядные устройства с технологией слежения за точкой максимальной мощности (МТТР, Maximum power point tracking).

Суть технологии заключается в том, что контроллер анализирует вольт-амперную характеристику фотомодуля в данных условиях (освещенность и др.) и напряжение аккумуляторного блока. Электроника определяет максимальную мощность фотомодуля в конкретный момент времени и определяет оптимальное значение напряжения, для обеспечения максимального тока заряда аккумулятора.
