ИБП (инвертор) подключен к батареям и основному источнику электроэнергии одновременно. При наличии внешней питающей сети, система заряжает аккумулятор и питает нагрузку. Когда происходит отключение внешней питающей сети, ИБП преобразует постоянное напряжение АКБ в переменное для питания нагрузки.

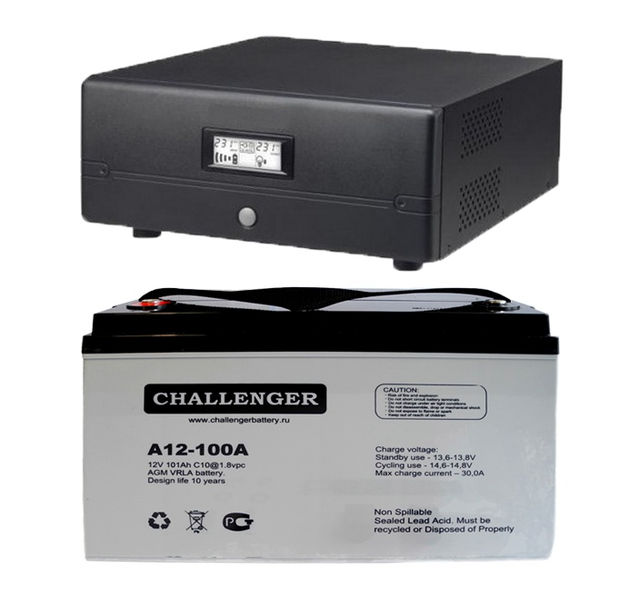

Комплектация:
1. ИБП (Инвертор) QPSM-1000 (1000Вт, 12В)- 1 шт.
2. Аккумуляторная батарея Challenger A12-100 (12В-100А)– 1 шт.
В таблице ниже представлены ориентировочные данные по времени автономной работы от АКБ и количестве циклов разряда/заряда для различной мощности нагрузки.
| Установленная емкость АКБ, кВт*ч | Время резервирования при заданной глубине разряда и мощности нагрузки, часов | |||
Глубина разряда 80 %(300 циклов заряд/разряд) | Глубина разряда50 %(500 циклов заряд/разряд) | |||
| 100 Вт | 500 Вт | 100 Вт | 500 Вт | |
| 0,9 = 12 В * 75 Ач | 5,4 | 0,7 | 3,4 | 0,5 |
| 1,2 = 12 В * 100 Ач | 8,1 | 1,2 | 5,1 | 0,7 |
| 1,8= 12 В * 150 Ач | 12,6 | 1,8 | 7,9 | 1,1 |
Применяется для электропитания:
*для автомобиля
*для компьютера
*для дежурного освещения
*для котла отопления
*для инструмента
Особенности инвертора Q-Power QPSM-1000:
- мощность 1000 Вт
- напряжение внешнего аккумулятора 12 В
- встроенный стабилизатор напряжения
- широкий диапазон настроек рабочих параметров
- ЖКИ дисплей
- микропроцессорное управление
- мощное зарядное устройство длявнешнего АКБ- до 40А
- трехступенчатый алгоритм зарядки АКБ
- “сквозной” ноль
- чистая синусоида
- встроенный 4х ступенчатый стабилизатор напряжения
- высокое качество комплектующих и сборки
- низкочастотное преобразование
- высокая перегрузочная способность 150%
- универсальная розетка
Технические характеристики:
| Модель | Q-Power QPSM-1000 |
| Вход постоянного тока (инвертор должен быть подключен к аккумуляторам для правильной работы) | |
| Номинальное входное напряжение | 12 В |
| Входной диапазон постоянного тока | 10-15 В |
| Вход переменного тока | |
| Входной диапазон байпаса | 0-264 Vac для 220 Vac /230 Vac /240 Vac |
| Диапазон входного питания | 150-282 Vac для 220 Vac; 156-294 Vac для 230 Vac; 163-307 Vac для 240 Vac |
| Диапазон входных частот | 50 Гц / 60 Гц (автоматическое определение и настройки 5%-15%, по умолчанию 15%) 42,5-57,5 Гц, для 50 Гц, 51-69 Гц для 60 Гц |
| Диапазон ввода в режиме “генератора” | 99-282 Vac для 220 Vac; 104-294 Vac для 230 Vac; 108-307 Vac для 240 Vac |
| Диапазон входных частот в режиме “генератора” | 40-70 Гц |
| Коэффициент мощности в режиме “генератора” | диапазон 10%-150% шаг 10% по умолчанию 120% |
| Выход переменного тока | |
| Выходной уровень напряжения в режиме инвертора | 220 Vac / 230 Vac / 240 Vac ± 5% (устанавливаемое) |
| Выходной уровень напряжения в режиме режиме «байпас» | 0-264 Vac для 220 В / 230 В / 240 В |
| Диапазон выходного напряжения | 174-242 Vac для 220 Vac; 182-253 Vac для 230 Vac; 190-264 Vac для 240Vac |
| Выходная частота | 50 Гц / 60 Гц ± 0,3 (автоматическое определение и настройка) |
| Форма выходного напряжения в режиме инвертора | Чистая синусоида |
| Форма выходного напряжения в режиме байпаса, стабилизатора | Повторяет входную форму |
| Выходная мощность | 1000 Вт |
| Эффективность | Макс. 95 % ( основной режим); Макс. 80% (режим инвертора) |
| ЭКО- режим | Устанавливается, нагрузка <3%, включение при наличии нагрузки более 80 c |
| Отключение без нагрузки | Настраивается, время может быть установлено (1-99 минут), нагрузка может быть установлена (3%-50%) |
| Время переключения | 10 мс |
| Коеффициент мощности | 1.0 |
| Коэффициент гармонических искажений | < 5% (линейная нагрузка) |
| Индуктивная нагрузка | Да |
| Нагрузка двигателя | Да |
| Нагрузка выпрямителя | Да |
| Возможность перезагрузки | Режим сети: 110% 120 с; 125% 60 с; выше 150% 10 с (переключится на байпас) Режим инвертора: 110% 60 с; 125% 10 с; выше 150% 10 с (выключение) |
| Аккумулятор | |
| Напряжение внешне подключаемого аккумулятора | 12 В |
| Зарядный ток (по выбору) | По умолчанию – 20А, Максимальный – 40А |
| Выравнивающее (основное) зарядное напряжение | 14.4 Vdc (по умолчанию), диапазон установки 13.6- 15 Vdc |
| Напряжение плавающего заряда | 13.7 Vdc (по умолчанию), диапазон установки 13.2-14.6 Vdc |
| Напряжение сигнала низкого заряда | 10.8 Vdc (по умолчанию), диапазон установки 9.6-13 Vdc |
| Напряжение отключения | 10.2 Vdc (по умолчанию), диапазон установки 9.6-11.5 Vdc |
| Тип сигнала | Зуммер |
| Сигнал тревоги | |
| Включить/выключить | Непрерывный гудок 2с |
| Низкий заряд батареи | Звуковой сигнал 0.2с с интервалом 0.4с |
| Перезагрузка | Звуковой сигнал 2с с интервалом 2.5с |
| Ненормальное электропитание | Звуковой сигнал 0.3с с интервалом 5с |
| Другие | |
| Защита | Перегрузка, короткое замыкание, перенапряжение, пониженное напряжение, перезаряд, перегрев, чрезмерно низкий заряд батареи |
| Интерфейс | ЖК-дисплей и зуммер |
| Рабочая температура | 0 °С – 40°С |
| Рабочая влажность | Относительная влажность 93% |
| Вес | 11 кг |
| Размер (Ш*Д*В) | 293 х 280 х 160 мм |
