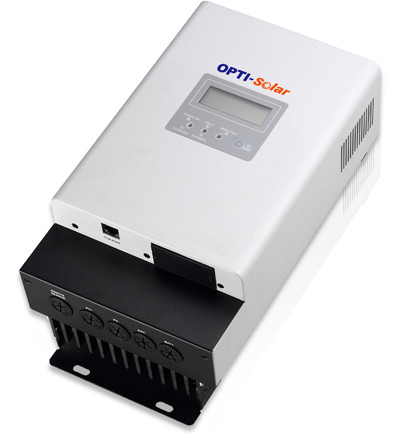

opti-solar-charger Контроллер заряда Solar Expert MPPT Купить с доставкой по Украине
10389 грн.

Контроллер заряда Solar Expert MPPT (60A 12/24/48В)

Контроллер заряда для солнечных батарей Solar Expert MPPT позволяет увеличить эффективность использования фотомодуля на 25-30% по сравнению с ШИМ зарядом. Подходит для фотоэлектрических систем малой и средней мощности при токе заряда до 60А и напряжении АКБ от 12 до 24 и 48В. Для всех видов свинцовых батарей. Поддерживает сетевую коммуникацию через SNMP/MODBUS.

Напряжение (автовыбор):
12/24/48 В
Максимальный ток на входе:
50 А
Максимальный ток нагрузки:
60 А
Максимальное напряжение на входе от СБ:
145 В
Максимальная мощность СБ:
800/1600/3200 Вт
Порт для подключения выносного датчика температуры:
есть
Температурная компенсация:
есть
Рабочая температура:
0°С…+55°С
Влажность:
5%...95%
Размер терминалов (сечение проводов):
35 мм2
Класс защиты:
IP31
Вес:
4500 г
Габариты:
315×165×128 мм
Доп.информация

Технология МТТР



При использовании обычного зарядного устройства мощность солнечного модуля, в автономных системах, может использоваться не полностью.
Примем мощность условного солнечного модуля равной 100Вт. Данная мощность указана производителем с учетом максимального напряжения фотомодуля (напряжение разомкнутой цепи, ок. 18В) и максимального тока (ток короткого замыкания; для данной модели 100/18 = 5,55А). Однако, если в автономной системе электроснабжения за вечерний пик потребления и за ночь аккумуляторная батарея полностью разрядилась, то к утру она имеет напряжение 10,5В. Максимальный ток фотомодуля - 5,55А, соответственно мощность, отбираемая батареей от фотомодуля будет равна: 10,5*5,5 = 58Вт. Таким образом, батарея используется всего на 58%. Полностью заряженная батарея имеет напряжение 12,7В, что дает только 12,7*5,55 = 70,5Вт из 100, заявленных производителем.



Производитель вынужден разрабатывать фотомодули с высоким напряжением (ок. 18В) т.к. это напряжение достигается только при максимальной освещенности фотомодуля и стандартной температуре. При облачности и повышении температуры напряжение фотомодуля падает и, в случае отсутствия запаса по напряжению, могло бы падать ниже значений необходимых для заряда аккумулятора.



Для решения выше указанной проблемы были разработаны зарядные устройства с технологией слежения за точкой максимальной мощности (МТТР, Maximum power point tracking).



Суть технологии заключается в том, что контроллер анализирует вольт-амперную характеристику фотомодуля в данных условиях (освещенность и др.) и напряжение аккумуляторного блока. Электроника определяет максимальную мощность фотомодуля в конкретный момент времени и определяет оптимальное значение напряжения, для обеспечения максимального тока заряда аккумулятора.



К примеру, имеем аккумулятор заряженный до 12В. Зарядное устройство с технологией MPPT получает от вышеописанного условного фотомодуля 18В и 5,55А, понижает напряжение до 12В и получает зарядный ток 8,3А. Таким образом, фотомоду

Контроллер заряда для солнечных батарей Solar Expert MPPT является хорошим выбором для системы, в которой предусмотрено постепенное наращивание мощности фотомодулей. Контроллер позволяет заряжать блок аккумуляторных батарей от фотомодулей  с суммарной мощностью от 800 до 1600 или 3200Вт, максимальным током от фотомодулей 50А и напряжением АКБ 12, 24 и 48В, соответственно. Максимальный ток заряда при этом составляет 60А, а эффективность достигает 98%.

Контроллер снабжен системой самодиагностики и электронной системой защиты от ошибок, что позволяет уберечь прибор от выхода из строя вследствие неправильной установки или сбоев работы системы.

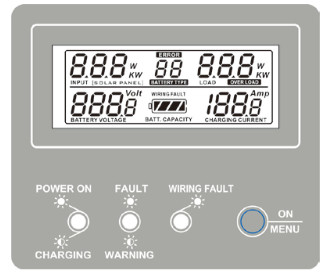

Прибор имеет LCD индикацию режимов. Наличие слота SNMP/MODBUS позволяет встраивать зарядное устройство в современные системы мониторинга/менеджмента электроэнергии.



Особенности контроллера:

 - Интеллектуальная технология Отслеживания максимальной мощности.
 - Совместимо с фотомодулями (и АКБ) 12/24/48В.
 - Опции выбора герметичных гелевых, AGM, либо кислотных аккумуляторов.
 - Система самодиагностики.
 - Максимальный ток заряда 60А, эффективность 98%.
 - 3 режима заряда: быстрый (форсированный), насыщающий, поддерживающий
 - Автоматическое подключение нагрузки при заряде АКБ
 - Температурная компенсация и коррекция режимов заряда для продления срока службы аккумулятора
 - Автоматическое распознание напряжения батарей.
 - Коммутация с помощью SNMP/MODBUS.

Рецензии

Еще нет отзывов об этом товаре.
opti-solar-charger-lcd Контроллер заряда Solar Expert MPPT Купить с доставкой по Украине

Технология МТТР



При использовании обычного зарядного устройства мощность солнечного модуля, в автономных системах, может использоваться не полностью.
Примем мощность условного солнечного модуля равной 100Вт. Данная мощность указана производителем с учетом максимального напряжения фотомодуля (напряжение разомкнутой цепи, ок. 18В) и максимального тока (ток короткого замыкания; для данной модели 100/18 = 5,55А). Однако, если в автономной системе электроснабжения за вечерний пик потребления и за ночь аккумуляторная батарея полностью разрядилась, то к утру она имеет напряжение 10,5В. Максимальный ток фотомодуля - 5,55А, соответственно мощность, отбираемая батареей от фотомодуля будет равна: 10,5*5,5 = 58Вт. Таким образом, батарея используется всего на 58%. Полностью заряженная батарея имеет напряжение 12,7В, что дает только 12,7*5,55 = 70,5Вт из 100, заявленных производителем.



Производитель вынужден разрабатывать фотомодули с высоким напряжением (ок. 18В) т.к. это напряжение достигается только при максимальной освещенности фотомодуля и стандартной температуре. При облачности и повышении температуры напряжение фотомодуля падает и, в случае отсутствия запаса по напряжению, могло бы падать ниже значений необходимых для заряда аккумулятора.



Для решения выше указанной проблемы были разработаны зарядные устройства с технологией слежения за точкой максимальной мощности (МТТР, Maximum power point tracking).



Суть технологии заключается в том, что контроллер анализирует вольт-амперную характеристику фотомодуля в данных условиях (освещенность и др.) и напряжение аккумуляторного блока. Электроника определяет максимальную мощность фотомодуля в конкретный момент времени и определяет оптимальное значение напряжения, для обеспечения максимального тока заряда аккумулятора.



К примеру, имеем аккумулятор заряженный до 12В. Зарядное устройство с технологией MPPT получает от вышеописанного условного фотомодуля 18В и 5,55А, понижает напряжение до 12В и получает зарядный ток 8,3А. Таким образом, фотомоду
