e Гелиосистема 10 кВт 1000 л/сутки доставка и монтаж по Украине

Гелиосистема 10 кВт 1000 л/сутки - Вариант 4

    Готовая гелиосистема для установки на объектах круглогодичного пользования. Система применяется для горячего водоснабжения гостиницы, пансионата, АЗС, больницы, спортивного комплекса, промышленного объекта или других объектов с потребностями в горячей воде.



collector1 Гелиосистема 10 кВт 1000 л/сутки доставка и монтаж по УкраинеДанное решение рассчитано на среднее потребление горячей воды - 1000 литров в сутки. В зимний период вакумные трубки геолиоколлектора позволяют подготавливать горячую воду для дополнительного источника нагрева. Система работает на основе пропиленгликоля и расчитана на круглогодичное использование.







Характеристики гелиосистемы:


components of system 1000 lМаксимальная мощность - 10 кВт;
Площадь абсорбции - 12 м2;
Средняя выработка горячей воды - 1000 л/сутки;
Тип солнечных коллекторов - вакуумные;
Монтажная площадь коллекторов - 124,5 м2;
Угол наклона коллекторов - 35-60°;
Режим роботы - круглогодичный (от -45 до +45 °С);
Годовая выработка тепловой энергии - до 13 000 кВт*ч.



Состав и стоимость гелиосистемы (Вариант 4)*:



 №п/п  Наименование  Стоимость, $.
1  Вакуумный коллектор СВК-А 30 – 5 шт. 5 586,00
2  Комплект креплений для коллектора СВК-А 20 – 5 шт. 294,00
3

 Воздухоотводчик – 1 шт.

49,00
4  Одноконтурная солнечная станция S1 Solar 1 3/4' с регулятором и насосом Wilo Star  25/7 – 1 шт. 401,80
5  Бак-накопитель Atmosfera, ёмкостью 1000 л. с 1 теплообменником – 1 шт. 2 708,72
6  Расширительный бак для гелиосистемы, 105 л. – 1 шт. 171,50
7  Термостатический смеситель (антиожогоовая функция) – 1 шт. 41,16
8  Соединитель NanoFlex для соединения коллекторов между собой – 4 шт. 32,69
9  Контроллер управления солнечной системой СК868С9 – 1 шт. 124,46
10  Жидкость для системы Тепро 30-П Солар – 75 кг. 211,68
-  Дополнительные материалы*  1 531,00
-  Монтажные работы**  1 300,00
-  Траснпортные и накладные расходы  0,00
   Всего: 12 452,01



* - Стоимость дополнительных материалов для монтажа гелиосистемы (трубы, краны, муфты, обратные клапаны, изоляция и т.п.) составляет около 10-20% от стоимости оборудования.

** - Стоимость монтажных робот составляет около 15-30% в зависимости от сложности объекта.



В стоимости гелиосистемы учтены: схема подключения станции и бесплатная консультация тех.специалиста, в случае самостоятельного (удаленного) монтажа.



Даная система имеет максимальную мощность - 100Вт, среднее электропотребление - 700Вт*ч/сутки. Кровля дома подразумевает под собой скат под углом 35-60° к горизонту.



Гарантия на коллектор – 5 лет.



Рекомендации. Данную систему хорошо компоновать в паре с твердотопливным котлом. Это позволит в осенний и зимний период при отсутствии разбора горячей воды сбрасывать остатки тепловой энергии в систему отопления.



Структурная схема гелиосистемы

 scheme_of_the%20solar_collector_1000_lr Гелиосистема 10 кВт 1000 л/сутки доставка и монтаж по Украине

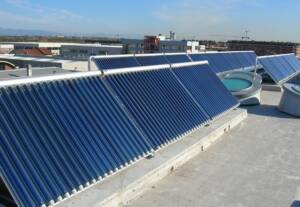

Обычно это выглядит так:



  collector 2collector%201 Гелиосистема 10 кВт 1000 л/сутки доставка и монтаж по Украине

collector 3  collector 4

-1_1 Гелиосистема 10 кВт 1000 л/сутки доставка и монтаж по Украине
