Готовая гелиосистема для установки на объектах круглогодичного пользования. Система применяется для горячего водоснабжения дачи, коттеджа, индивидуальной установки в квартиру или других объектов с потребностями в горячей воде.
Данное решение рассчитано на среднее потреблениегорячей воды — 300 литров в сутки. В зимний период вакумные трубки геолиоколлектора позволяют подготавливать горячую воду для дополнительного источника нагрева. Система работает на основе пропиленгликоля и расчитана на круглогодичное использование.
Характеристики гелиосистемы:
Максимальная мощность —2,75 кВт;
Площадь абсорбции — 3,2м2;
Средняя выработка горячей воды —300 л/сутки;
Тип солнечных коллекторов —вакуумные;
Монтажная площадь коллекторов —7 м2;
Угол наклона коллекторов — 35-60°;
Режим роботы —круглогодичный (от -45 до +45 °С);
Годовая выработка тепловой энергии —до 3500 кВт*ч.

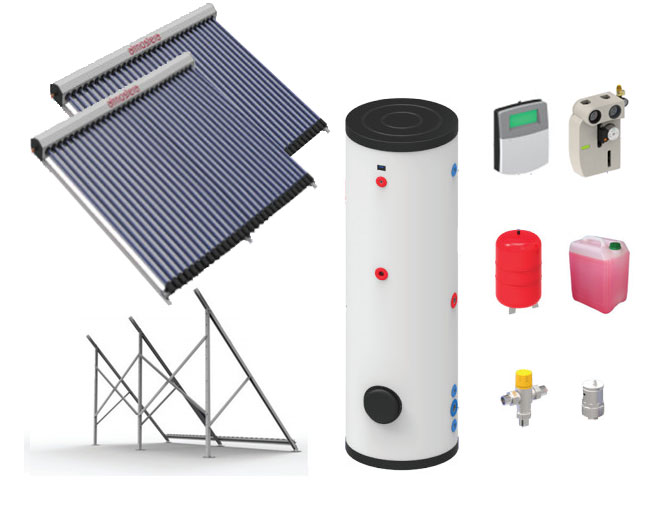

Состав и стоимость гелиосистемы (Вариант 2)*:
| №п/п | Наименование | Стоимость, $. |
| 1 | Вакуумный коллектор СВК-А 20– 2 шт. | 1 489,60 |
| 2 | Комплект креплений для коллектора СВК-А 20– 2 шт. | 78,40 |
| 3 | Воздухоотводчик – 1 шт. | 49,00 |
| 4 | Одноконтурная солнечная станция S1 Solar 1 3/4′ с регулятором и насосом Wilo Star 25/4– 1 шт. | 337,12 |
| 5 | Бак-накопитель Atmosfera, ёмкостью 300 л. с 1 теплообменником – 1 шт. | 815,36 |
| 6 | Расширительный бак для гелиосистемы, 18 л. – 1 шт. | 36,26 |
| 7 | Термостатический смеситель (антиожогоовая функция) – 1 шт. | 41,16 |
| 8 | Соединитель NanoFlex для соединения коллекторов между собой – 1 шт. | 8,17 |
| 9 | Контроллер управления солнечной системой СК868С9 – 1 шт. | 124,46 |
| 10 | Жидкость для системы Тепро 30-П Солар – 25 кг. | 70,56 |
| — | Дополнительные материалы* | 793,36 |
| — | Монтажные работы** | 550,00 |
| — | Траснпортные и накладные расходы | 0,00 |
| Всего: | 4 393,45 |
* — Стоимость дополнительных материалов для монтажа гелиосистемы (трубы, краны, муфты, обратные клапаны, изоляция и т.п.)составляет около 20-30% от стоимости оборудования.
** -Стоимость монтажных робот составляет около 15-30% в зависимости от сложности объекта.
В стоимости гелиосистемыучтены:схема подключения станции ибесплатная консультация тех.специалиста, в случае самостоятельного (удаленного) монтажа.
Даная система имеет максимальную мощность — 70Вт, среднее электропотребление -500Вт*ч/сутки. Кровля дома подразумевает под собой скат под углом 35-60° к горизонту.
Гарантия на коллектор – 5 лет.
Рекомендации. Данную систему хорошо компоновать в паре с твердотопливным котлом. Это позволит в осенний и зимний период при отсутствии разбора горячей воды сбрасывать остатки тепловой энергии в систему отопления.
Структурная схема гелиосистемы

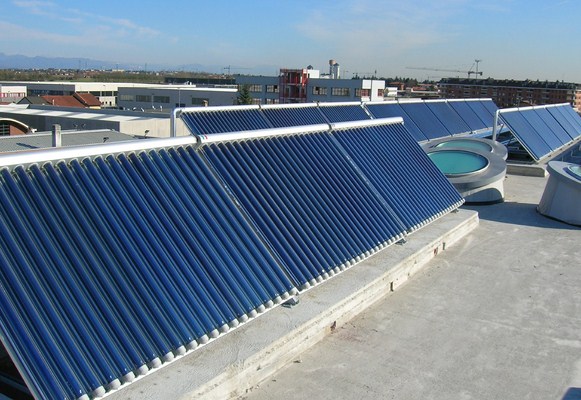

Обычно это выглядит так:
