Сетевая солнечная станция 20 кВт

Компания Альтэко предлагает к рассмотрению типовое решение «Сетевая солнечная электростанция 20 кВт» для дополнительного электроснабжения объекта на основе возобновляемой энергии солнца и продажи избытка генерируемой энергии в сеть.


csm_sh_basic_2340px_6852119687 Сетевая солнечная станция 20,0 кВт



Сетевая солнечная станция используется для электроснабжении дома с возможностью продажи избытка электроэнергии в сеть по "зеленому" тарифу.

Выработанная электроэнергия обеспечивает собственное потребление дома. Если потребления нет или оно значительно меньше, чем мощность солнечной станции, тогда избыток энергии отправляется в сеть.

Такая электростанция может работать только при наличии напряжения во внешней сети (если нет напряжения во внешней сети, то солнечная станция генерировать электроэнергию не будет).

Согласно законодательству о "зеленом" тарифе, для домашних хозяйств оплата производится за избыток генерируемой  электроэнергии в конце каждого месяца. То есть за количество выработанной электроэнергии за минусом потребленной.

Предлагаемая комплектация является базовой и может быть изменена под конкретные требования для обеспечения заданных параметров.







500 573492 847 1

Основные технические характеристики станции (Вариант 2):
Мощность солнечных панелей - 20,06 кВт
Мощность инвертора - 20,0 кВт
Мощность панели - 340 Вт
Количество панелей - 59 шт.
Тип солнечных панелей - монокристаллические
Место расположения - скатная крыша
Угол наклона - 34°
Ориентация - юг
Дополнительная нагрузка на кровлю - 20 кг/м кв.
Площадь солнечных панелей - 99 м кв.



Экономические показатели станции (Вариант 2):
Сумма капиталовложений - 13 781 $
Годовой доход - 3 260 $*
Величина зеленого тарифа - 0,163 Евро/кВт·ч
Срок окупаемости - 4,2 лет
* - с учётом налогов и собственного потребления 200 кВтч/мес.



Производительность станции (Вариант 2):
Выработка эл. энергии за месяц (минимально) - до 587 кВт·ч
Выработка эл. энергии за месяц (максимально) - до 2 935 кВт·ч
Выработка эл. энергии за год - до 22 464 кВт·ч



Правовое основание для получения средств по "зеленому" тарифу смотрите в разделе – "Зеленый" тариф для физических лиц



Icon pdf  Скачать типовую смету сетевой солнечной станции 20 кВт ("под ключ")

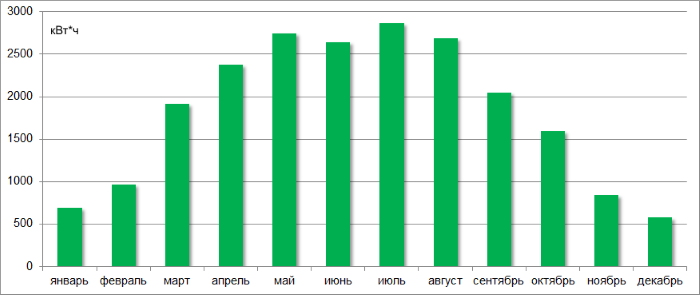

Выработка станции за год



setevaya 20kW





Состав и стоимость солнечной станции



п/п

Наименование Варианты СЭС / Стоимость, $
Вариант 1 Вариант 2 Вариант 3
20,15 кВт 20,06 кВт 20,09 кВт
1.1 Солнечная батарея JA Solar JAM60S09-325/PR, 325 Вт – 62 шт. 6 488,30
1.2 Солнечная батарея Ja Solar JAM60S10-340/MR, 340 Вт – 59 шт. 6 851,49
1.3 Солнечная батарея JA Solar JAM72D10-410/MB, 410 Вт – 49 шт. 7 172,13
2.1 Сетевой инвертор Solis-20K-DC-4G – 1 шт. 2 034
2.2 Сетевой инвертор Huawei SUN2000-20KTL-M0 – 1 шт. 2 384
2.3 Сетевой инвертор Kostal PIKO 20 – 1 шт. 3 469
3.1* Крепежная конструкция для солнечных модулей (для кровли) – 1 к-т. 1 550   1 475
3.2* Крепежная конструкция для солнечных модулей (наземная) – 1 к-т.     2 205
Итого (основное оборудование): 10 072,30 10 710,49 12 846,13
4* Дополнительные материалы (кабеля, автоматы и т.д.) 450
5* Проектно-монтажные и пусконаладочные работы 2370
6* Транспортные расходы 250
Всего: 13 142,30** 13 780,49** 15 916,13**
Всего (за 1 кВт): 652,2 687,0 792,2

* - цены уточняются после выезда на объект и по факту выполнения работ.

** - в зависимости от условий оплаты (без кредита) и сроков монтажа возможны дополнительные скидки на оборудование и работы.

В стоимости солнечной станции не учтена услуга подключения "зеленого" тарифа.

Стоимость установки и комплектация пакета «Сетевая солнечная электростанция 20 кВт» подлежит уточнению после выезда на объект.



     Дополнительно необходимо учесть стоимость двунаправленного счётчика в комплекте с АСКУЭ (стоимость формируется ОблЭнерго, на практике эквивалент 400-500 дол. США).
     При необходимости, возможно оформление "зеленого" тарифа компанией "Альтэко Груп".
     Для оптимизации монтажных работ возможно применить услугу "удаленного монтажа" или "шеф-монтаж + пуско-наладка".
     Услуга "удаленный монтаж" предоставляется бесплатно при покупке всего комплекта оборудования.
     Услуга "шеф-монтаж + пуско-наладка" составляет около 25 % от стоимости монтажных и накладных расходов.



Условия кредитованияcredit rightukrgasbank crediteco kredit 2



Гарантии:
на солнечные панели – 12 лет
на инверторное оборудование – 5 лет
на монтажные работы – 2 года



Срок службы:
солнечных панелей – неограничен
инверторного оборудования – 20-25 лет



teo solarТехнико-экономическое обоснование (ТЭО) установки солнечной станции можно посмотреть в разделе – Расчет окупаемости установки солнечной станции 20 кВт



Преимущества нашего оборудования



Солнечные панели

JA Solar – ведущий производитель солнечных панелей в мире. По оценке Bloomberg New Energy Finance, в III квартале 2017 года компания занимала 5 место в мировом рейтинге производителей Tier 1.



ja solar tier1

pic 1Ключевые особенности панелей:

имеют технологию 5ВВ, благодаря которой уменьшается сопротивление ячейки и потери напряжения, увеличивается надёжность соединения ячеек и повышается эффективность панели;

pic 3применяется специальное антиотражающее и пылеотталкивающее стекло, уменьшающее потери мощности от грязи и пыли;


pic 5собраны из кремниевых элементов класса А;
12-летняя гарантия на панели.




             Высокое качество материалов и сборки обеспечивает:


pic 2позитивное отклонение мощности панели от 0 до +5 Вт;
КПД 16,82% для поликристаллических модулей;
классификацию панелей по току для увеличения эффективности работы всей системы;



pic 4 защиту от влияния PID эффекта (деградации от разности потенциалов);
 отличную производительность при средней и низкой освещенности.



TUV Продукция имеет TÜV и другие сертификаты качества.



intertek JA Solar – первая Китайская компания, которая получила оценку по экологической программе Intertek.







Инверторы

inverter



 • Применяем только лучшие инверторы китайского или европейского производства;
 • Подбор инвертора исходя из проектных расчетов и специфики задачи конкретных условий объекта: от 1 MPP-трекера до 4-х MPPT;
 • Внутренние компоненты инвертора рассчитаны на длительную и безотказную работу в «тяжелых» условиях;
 • Высокий КПД до 98,6 %;
 • Возможность мониторинга работы инверторов через интернет, в том числе с помощью мобильного приложения на Android и iOS.
 • Сотрудники нашего сервисного центра бесплатно отслеживают и корректируют работу инвертора на протяжении первых пяти лет работы станции.



Конструкция крепления

Специальный крепеж для кровли:

 • Качественный первичный алюминий (сплав АД31Т1);
 • Лёгкий вес;
 • Анодно-окисное покрытие для защиты от коррозии;
 • Универсальность для всех типов крыш;
 • Расчётный срок службы конструкции – не менее 50 лет.

Специальный крепеж на грунт:

 • Сталь С235/С355 (ГОСТ 27772-88);
 • Стальные элементы покрываются методом горячего цинкования с толщиной слоя до 70 мкм (ГОСТ 9.307-89);
 • Устойчивость к ветровым и снеговым нагрузкам;
 • Современный дизайн конструкции без бетонирования;
 • Простота масштабирования и переноса – в случае необходимости, конструкцию легко изменить, адаптировать под рельеф местности или перенести в другое место;
 • Расчётный срок службы в обычных условиях – более 25 лет.

Прим.: Все элементы конструкций рассчитываются согласно норм и требований ДБН В.1.2-2:2006 (Нагрузки и воздействия).



Структурная схема солнечной станции



shem-on-grid Сетевая солнечная станция 20,0 кВт

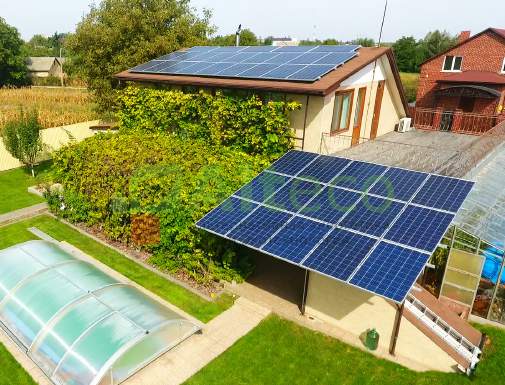

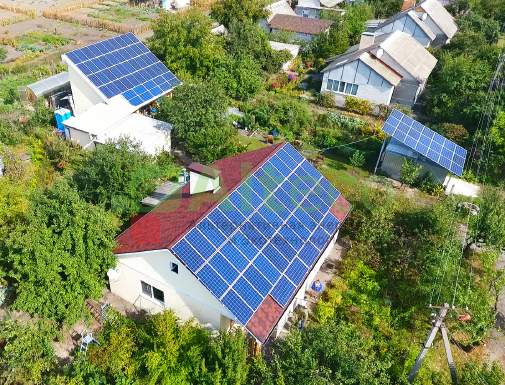

Фото подобных станций



Osykovo 800Nik inv 800

solar station roofsolar tracker

solar station ground 1solar station ground 2







Некоторые проекты

malinovka-15 Сетевая солнечная станция 20,0 кВт
podolsk-10 Сетевая солнечная станция 20,0 кВт
jasolar-huawei-33ktl Сетевая солнечная станция 20,0 кВт
osykovo-0 Сетевая солнечная станция 20,0 кВт
