ИБП (инвертор) подключен к батареям и основному источнику электроэнергии одновременно. При наличии внешней питающей сети, система заряжает аккумулятор и питает нагрузку. Когда происходит отключение внешней питающей сети, ИБП преобразует постоянное напряжение АКБ в переменное для питания нагрузки.

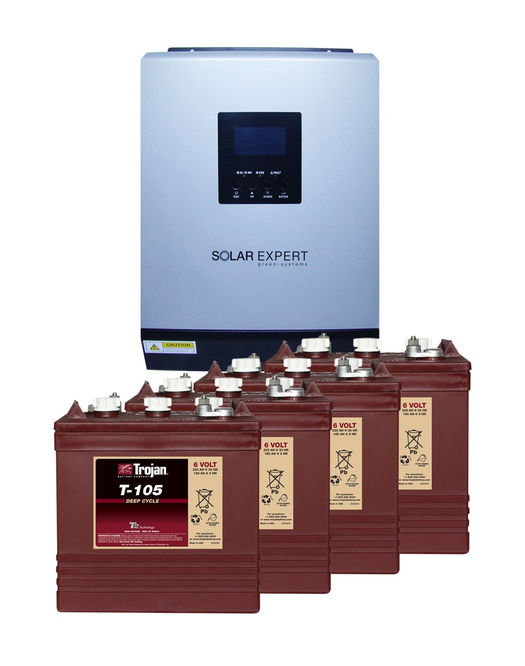

Комплектация:
1. Инвертор Q-Power MAX 3600 (3,6 кВт, 24В)- 1 шт.
2. Аккумуляторная батарея Trojan T105 (6В 225А*ч)– 4 шт.
В таблице ниже представлены ориентировочные данные по времени автономной работы от АКБ и количестве циклов разряда/заряда для различной мощности нагрузки.
| Установленная емкость АКБ, кВт*ч | Время резервирования при заданной глубине разряда и мощности нагрузки, часов | |||||
Глубина разряда 80 % | Глубина разряда50 % | |||||
| 100 Вт | 500 Вт | Количество циклов заряд/разряд | 100 Вт | 500 Вт | Количество циклов заряд/разряд | |
| 2,4 | 15,1 | 2,4 | 300 | 9,4 | 1,5 | 500 |
| 3,6 | 22,7 | 3,9 | 300 | 14,2 | 2,5 | 500 |
| 4,8 | 30,2 | 5,6 | 300 | 18,9 | 3,5 | 500 |
| 5,4* | 33,3 | 5,7 | 750* | 20,8 | 3,6 | 1300* |
* – Для аккумуляторных батарей с жидким электролитом торговой марки Trojan.
Аккумуляторная батарея Trojan T105 – свинцово-кислотная батарея с жидким электролитом. Отличается повышенным ресурсом работы и более длительным периодом эксплуатации в циклическом режиме, по сравнению с АКБ типа AGM или GEL. Более детальную информацию о сроке службы батарей разных типов можно посмотреть втаблице.
Высокоэффективный инвертор, в который встроены зарядные устройства от сети и от фотоэлектрических модулей (MPPT), позволяет улучшить зарядные характеристики, а также продлить срок службы АКБ. Инвертор функционирует как off-line ИБП с временем переключения 10 мс.
Инвертор Q-Power MAX 3600 может служить основой для построения небольшой солнечной электростанции. На его вход можно подключать массив фотомодулей с максимальным напряжением 500 В и мощностью до 4 кВт. В будущем, при использовании комплекта в составе солнечной станции, лучше применять АКБ с жидким электролитом.
Применяется для электропитания:
* Газовых котлов всех типов
*Маломощных насосов и т.п.
* Систем ТВ, аудио аппаратуры, домашних ПК, серверов и т.п.
* Системы освещения бытового и специального назначения
* Различной бытовой и специальной аппаратуры
Обеспечивает:
* Выходное напряжение 230 В, чистая синусоида
* Стабильное выходное напряжение при работе от АКБ, независимо от степени его разряда и мощности нагрузки
* Высокую экономичность при работе от АКБ (КПД до 91%)
* Длительную работу от внешней АКБ большой емкости
* Оптимальный режим заряда АКБ в широком диапазоне входного напряжения
* индикацию состояния ИБП и аккумуляторной батареи
Защита:
* Нагрузки от пропадания сетевого напряжения (переходит на питание нагрузки от АКБ)
* Нагрузки от завышенного и заниженного напряжения электросети (переходит на АКБ)
* Нагрузки от скачков входного напряжения (переходит на АКБ)
* Устройства от перегрузки и короткого замыкания
* АКБ от переразряда (автоматическое отключение)
Основные преимущества инверторов Q-Power MAX 3600:
– Высоковольтный встроенный MPPT.
– Чистая синусоида выходного напряжения.
– Возможность параллельного подключения.
– Высокая электрическая эффективность.
– Возможность выбора необходимого диапазона выходного напряжения: от 90 до 280 В.
– Возможность заряда АКБ от нескольких альтернативных (солнечные модули, ветрогенератор, микро-гидро- электростанция) или традиционных (сеть, бензо- генератор) источников электроэнергии.
– Низкое потребление энергии (1-2 Вт) и высокая эффективность (КПД) – до 91%.
– Возможность работы без АКБ подмешивая энергию солнечных модулей.
Благодаря использованию современных технологий инверторы Q-Power отлично зарекомендовали себя для работы в офисах и загородных домах. Их использование защищает работу любой бытовой техники, компьютеров, офисной техники, отопительных котлов и насосов. Инверторы нашли широкое применение в системах доступа, охраной сигнализации и телекоммуникаций. Эти недорогие, но надежные устройства позволяют избежать любых критических ситуаций.
