Фотоэлектрическая система горячего водоснабженияобъекта на основе возобновляемой энергии солнца.

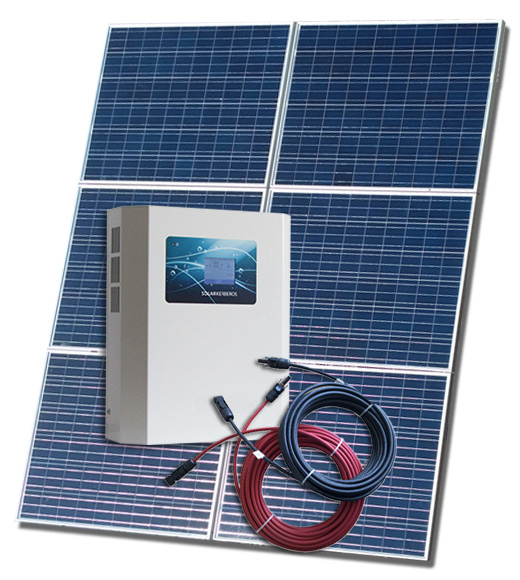

В комплект фотоэлектрической системы ГВС входят: солнечные панели, блок управления (инвертор), крепёж для панелей, дополнительные материалы (комплект фотовольтаического кабеля, автоматы, коннекторы и др.).
Предлагаемая комплектация является базовой и может быть изменена под конкретные требования для обеспечения заданных параметров.
Технические характеристики комплекта:
Объём бойлера–50-150 л;
Количество потребителей ГВС–1-3 человека;
Температура нагрева воды–10-80°С;
Мощность солнечных панелей–1,65 кВт;
Мощность панели–275 Вт;
Количество панелей–6шт.;
Дополнительная нагрузка на кровлю–20 кг/м кв.;
Площадь солнечных панелей–10 м кв.
Принцип работы фотоэлектрической системы ГВС
Блок управления (инвертор) собирает максимальную энергию солнечных модулей и направляет её для нагрева воды в общем электрическом бойлере. Внешняя электрическая сеть, подключенная к инвертору, позволяет в случае недостатка энергии от солнечных панелей догреть воду до определённой температуры. По достижению требуемой температуры, нагрев воды в бойлере прекращается. Бойлер должен позволять установку датчика температуры.
Преимущества инверторной системы ГВС по сравнению с солнечными коллекторами:
Надёжность эксплуатации– нет коллекторов, трубопроводов, теплообменников, циркуляционных насосов, специальной жидкости для передачи тепла.
Простота установки– только солнечные панели, электрические провода, блок управления и обычный электрический бойлер.
Не требует частого обслуживания.
Большая производительность в зимнее время.
Вода не закипит в баке. По достижению заданной температуры инвертор прекращает нагрев воды.
Излишек энергии (в зависимости от модели инвертора) можно направить на заряд аккумулятора через контроллер заряда или на подогрев дополнительного бака.
Состав и стоимость комплекта ГВС
| Наименование | Стоимость, $ |
| Солнечная батарея JA Solar JAP60S01 275Вт/24В– 6 шт. | 973,5 |
| Инвертор для ГВС Solar Kerberos 315.H– 1 шт. | 970,5 |
| Крепежная конструкция для солнечных модулей– 1 к-т. | 150 |
| Дополнительные материалы (кабеля, автоматы и т.д.) | 200 |
| Всего(цена при условии кредитования через Укргазбанк): | 2 294,0* |
*– в зависимости от условий оплаты возможны дополнительные скидки на оборудование.
Гарантии:
на солнечные панели –10 лет;
на инверторное оборудование –5 лет.
Структурная схема системы ГВС
