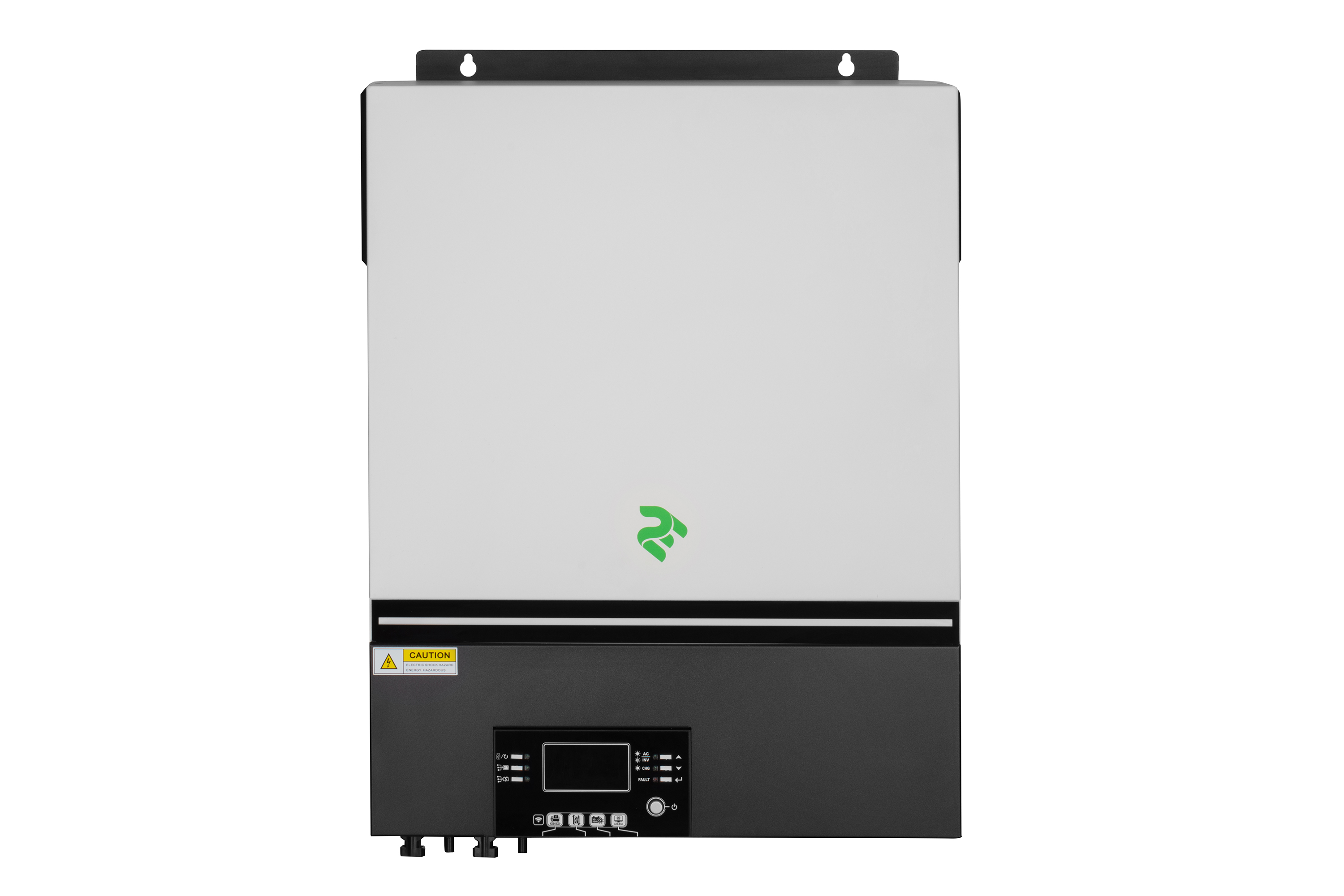

Инвертор FSP Xpert MAX 7200VA MPPT, 48V (автономный) Pnom
Просим Вас уточнять актуальность цен и наличия товаров
Номинальная мощность: ............. 7,2 кВт
Напряжение АКБ: ........................ 48 В
Технология МТТР:
При использовании обычного зарядного устройства мощность солнечного модуля, в автономных системах, может использоваться не полностью.
Примем мощность условного солнечного модуля равной 100Вт. Данная мощность указана производителем с учетом максимального напряжения фотомодуля (напряжение разомкнутой цепи, ок. 18В) и максимального тока (ток короткого замыкания; для данной модели 100/18 = 5,55А). Однако, если в автономной системе электроснабжения за вечерний пик потребления и за ночь аккумуляторная батарея полностью разрядилась, то к утру она имеет напряжение 10,5В. Максимальный ток фотомодуля - 5,55А, соответственно мощность, отбираемая батареей от фотомодуля будет равна: 10,5*5,5 = 58Вт. Таким образом, фотомодуль используется всего на 58%. Полностью заряженная батарея имеет напряжение 12,7В, что дает только 12,7*5,55 = 70,5Вт мощности фотомодуля из 100, заявленных производителем.
Производитель вынужден разрабатывать фотомодули с высоким напряжением (ок. 18В) т.к. это напряжение достигается только при максимальной освещенности фотомодуля и стандартной температуре. При облачности и повышении температуры напряжение фотомодуля падает и, в случае отсутствия запаса по напряжению, могло бы падать ниже значений необходимых для заряда аккумулятора.
Для решения выше указанной проблемы были разработаны зарядные устройства с технологией слежения за точкой максимальной мощности (МТТР, Maximum power point tracking).
Суть технологии заключается в том, что контроллер анализирует вольт-амперную характеристику фотомодуля в данных условиях (освещенность и др.) и напряжение аккумуляторного блока. Электроника определяет максимальную мощность фотомодуля в конкретный момент времени и определяет оптимальное значение напряжения, для обеспечения максимального тока заряда аккумулятора.
<span style="font-size: small; font-family: arial,h
Инвертор FSP Xpert MAX 7200VA MPPT, 48V (автономный) Pnom для солнечных батарей (8 кВт) питает нагрузку 7.2 кВт и выдерживает мощность в течение 5 секунд до 15000 кВА. Возможность параллельной работы до 6-ти устройств. Поддержка 1-3 фазной конфигурации (синхрон/асинхронная).

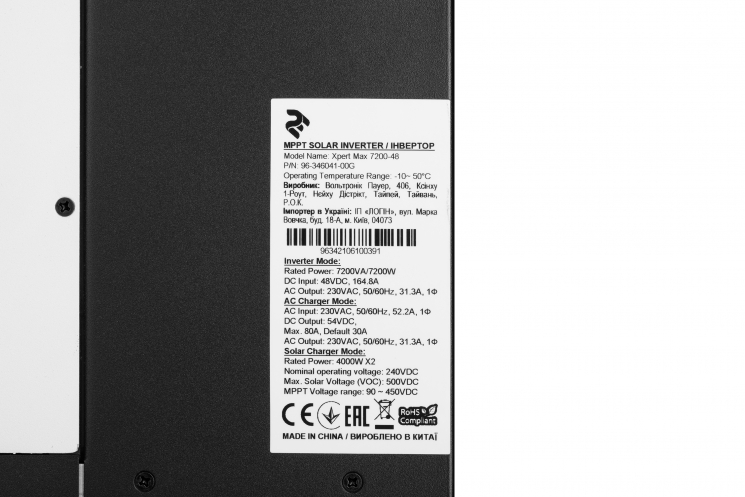

Технические характеристики инвертора FSP Xpert MAX 7200VA MPPT, 48V (автономный) Pnom:
| Модель | FSP Xpert MAX 7200VA MPPT, 48V |
| Номинальная мощность | 7200 Вт |
| Тип | Автономный |
| Подключение | RS-232 / USB / BT |
| Батарея | Внешняя 48VDC |
| Мощность | 7.2 кВа 7.2kW |
| Вход | 170-280VAC, ~50/60Гц, Hardwired |
| Выход | 230VAC ~ 50 / 60Гц, чистая синусоида, Hardwired |
| Максимальная мощность ФЭ массива | 4000 W х2 |
| Окно МРРТ | 90-450 VDC 2x MPPT |
| Макс. ток ЗП | 140 A комбинированный |
| Дополнительные характеристики | возможность параллельной работы до 6-ти устройств |
| поддержка 1-3 фазной конфигурации (синхрон/асинхронная). | |
| Габариты (ШхВхГ) | 554 x 435 x 150 мм |
| Масса | 18,4 кг |
| Гарантия | 12 месяцев |
Рецензии
Технология МТТР:
При использовании обычного зарядного устройства мощность солнечного модуля, в автономных системах, может использоваться не полностью.
Примем мощность условного солнечного модуля равной 100Вт. Данная мощность указана производителем с учетом максимального напряжения фотомодуля (напряжение разомкнутой цепи, ок. 18В) и максимального тока (ток короткого замыкания; для данной модели 100/18 = 5,55А). Однако, если в автономной системе электроснабжения за вечерний пик потребления и за ночь аккумуляторная батарея полностью разрядилась, то к утру она имеет напряжение 10,5В. Максимальный ток фотомодуля - 5,55А, соответственно мощность, отбираемая батареей от фотомодуля будет равна: 10,5*5,5 = 58Вт. Таким образом, фотомодуль используется всего на 58%. Полностью заряженная батарея имеет напряжение 12,7В, что дает только 12,7*5,55 = 70,5Вт мощности фотомодуля из 100, заявленных производителем.
Производитель вынужден разрабатывать фотомодули с высоким напряжением (ок. 18В) т.к. это напряжение достигается только при максимальной освещенности фотомодуля и стандартной температуре. При облачности и повышении температуры напряжение фотомодуля падает и, в случае отсутствия запаса по напряжению, могло бы падать ниже значений необходимых для заряда аккумулятора.
Для решения выше указанной проблемы были разработаны зарядные устройства с технологией слежения за точкой максимальной мощности (МТТР, Maximum power point tracking).
Суть технологии заключается в том, что контроллер анализирует вольт-амперную характеристику фотомодуля в данных условиях (освещенность и др.) и напряжение аккумуляторного блока. Электроника определяет максимальную мощность фотомодуля в конкретный момент времени и определяет оптимальное значение напряжения, для обеспечения максимального тока заряда аккумулятора.
<span style="font-size: small; font-family: arial,h
