Сонячні батареї для ГВП - Варіант 2



Компанія Альтеко пропонує до розгляду типове рішення для гарячого водопостачання об'єкта на основі відновлюваної енергії сонця.



kerberos main



У комплект фотоелектричної системи ГВП входять: сонячні панелі, блок управління (інвертор з виходами на 2 ТЕНа), кріплення для панелей, додаткові матеріали (комплект фотовольтаїчного кабелю, автомати, коннектори і ін.).

Пропонована комплектація є базовою і може бути змінена під конкретні вимоги для забезпечення заданих параметрів.



komplekt gvs 1

Технічні характеристики комплекту:

Обсяг бойлера – 50-150 л;
Кількість споживачів ГВП – 1-3 людини;
Температура нагріву води – 10-80 °С;
Потужність сонячних панелей – 1,65 кВт;
Потужність панелі – 275 Вт;
Кількість панелей – 6 шт.;
Додаткове навантаження на покрівлю – 20 кг/м кв.;
Площа сонячних панелей – 10 м кв.



Принцип роботи фотоелектричної системи ГВП

Блок управління (інвертор) збирає максимальну енергію сонячних модулів і направляє її для нагріву води в загальному електричному бойлері. Зовнішня електрична мережа, підключена до інвертору, дозволяє у разі нестачі енергії від сонячних панелей догреть воду до певної температури. По досягненню необхідної температури, нагрівання води в бойлері припиняється. Якщо при досягненні заданої температури в бойлері є надлишки сонячної енергії, то цю енергію можна використовувати для нагріву води в додатковому баку (бойлері). Бойлер повинен дозволяти установку датчика температури.



Переваги інверторної системи ГВП в порівнянні з сонячними колекторами:



images9 Сонячні батареї для ГВП - Варіант 2Надійність експлуатації - немає колекторів, трубопроводів, теплообмінників, циркуляційних насосів, спеціальної рідини для передачі тепла.



images9 Сонячні батареї для ГВП - Варіант 2Простота установки - тільки сонячні панелі, електричні дроти, блок управління і звичайний електричний бойлер.



images9 Сонячні батареї для ГВП - Варіант 2Не вимагає частого обслуговування.



images9 Сонячні батареї для ГВП - Варіант 2

Велика продуктивність в зимовий час.





images9 Сонячні батареї для ГВП - Варіант 2

Вода не закипить в баку. По досягненню заданої температури інвертор припиняє нагрів води.





images9 Сонячні батареї для ГВП - Варіант 2Ізлішек енергії (в залежності від моделі інвертора) можна направити на заряд акумулятора через контролер заряду або на підігрів додаткового бака.



Умови кредитуванняcredit rightukrgasbank crediteco kredit 2



Склад і вартість комплекту ГВП



 Найменування Вартість, $
 Сонячна батарея JA Solar JAP60S01 275Вт/24В – 6 шт. 973,5
 Інвертор для ГВП Solar Kerberos 315.H – 1 шт. 916,7
 Кріпильна конструкція для сонячних модулів – 1 к-т. 150
 Додаткові матеріали (кабелю, автомати і т.д.)
200
 Всього (ціна за умови кредитування через Укргазбанк): 2 240,2*

 *   в залежності від умов оплати можливі додаткові знижки на обладнання.



Гарантії:
на сонячні панелі – 10 років;
на інверторне обладнання – 5 років.

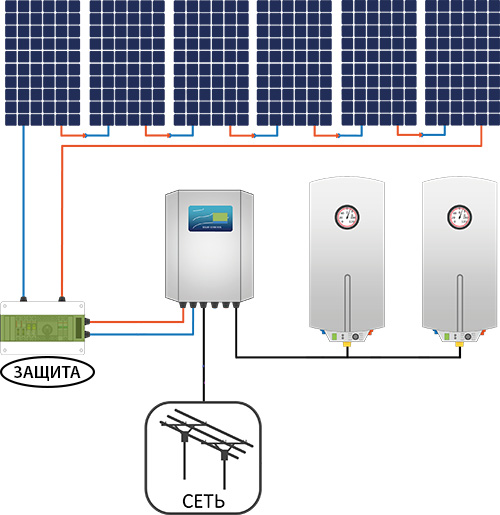

Структурна схема системи ГВП



shema 315.H
